电子离心开关系列                    上页 下页

电子离心开关

基本参数及接线图

1.电容启动/电容运转
(1).基本参数

电机最大标称功率(HP)
电机铭牌标称满负荷额定电流(A)
开关额定及允许的最大启动电容器电流(A)
启动绕组电压
V
产品型号
(最后部分
省略)
标准切断电压
V
标准接通电压
V
115V
115/230V
1/2
1/2
1/2
8
8
8
8/4
8/4
8/4
16
16
16
115
115
115
HY-D-130/16
HY-D-147/16
HY-D-165/16
130
147
165
30
37
37
2
2
2
20
20
20
20/10
20/10
20/10
40
40
40
115
115
115
HY-D-130/40
HY-D-147/40
HY-D-165/40
130
147
165
30
37
37
3
3
3
25
25
25
50/25
50/25
50/25
50
50
50
115
115
115
HY-D-130/50
HY-D-147/50
HY-D-165/50
130
147
165
30
37
37

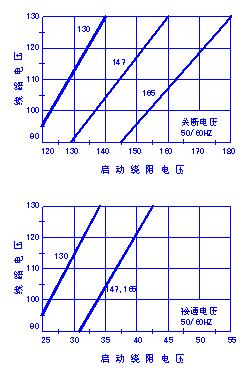

(2).线路电压补偿曲线
  本公司生产的电子开关对线路电压在电机标称电压(115V或230V)±10%范围内变化无需进行调整和改变,仍可正常工作;若线路电压低于标称电压10%时,将可能导致电机转速下降,开关发生故障而不能关断启动电路。
  由于启动绕组上的感应电压与电机速度及线路电压成正比,所有的电子开关均通过这一电压来关闭启动电容器,所以如您使用的电机安装了电子开关,则必须确保产生一个比开关参考电压大20%的电压值, 以保证切断启动电容器。具体关系曲线请参考下图:

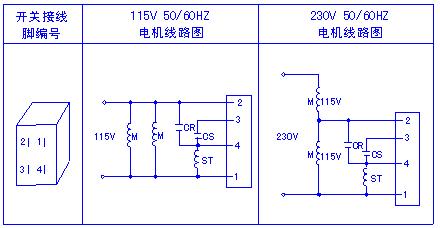

⑶.接线图
A.电容启动/电容运转(含电容启动)

其中M表示主绕组,CR表示运转电容器,CS表示启动电容器,ST表示启动绕组。

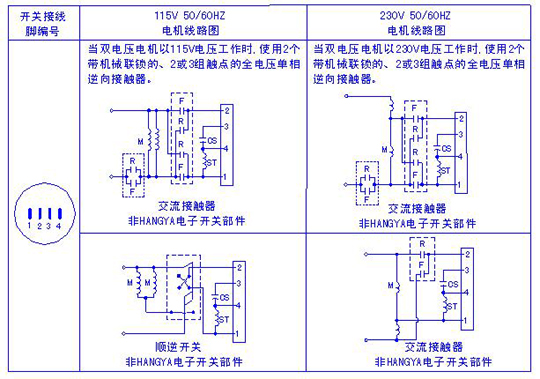

B.直接反转
  双向电机可分为两种类型:⑴直接反转电机,它可从一个方向的额定转速运行直接转换到另一个方向的额定转速运行;⑵可逆电机,它只能在电机不转或低于切断速度运行时,转换方向。通过安装HANGYA电容启动/电容运转电子开关,并由顾客自配外接换向开关或交流接触器,可以实现直接反转。具体接线图如下:


2. 电阻启动
(1).基本参数

电机最大标称功率(HP)
电机铭牌标称满负荷额定电流(A)
开关额定及允许的最大启动电容器电流(A)
启动绕组电压
V
产品型号
(最后部分
省略)
取样时间间隔(秒)

标准接通电压
V
115V
115/230V
1/3
1/3
8
8
8/4
8/4
16
16
115
115
HY-Z-10/16
HY-Z-30/16
0.4
0.4
10
30
1/2
1/2
12
12
12/6
12/6
25
25
115
115
HY-Z-10/25
HY-Z-30/25
0.4
0.4
10
30
3/4
20
20/10
40
115
HY-Z-30/40
0.4
30
1/2
--
8
16
230
HY-Z-60/16
0.4
60

(2).线路电压补偿曲线
  本公司生产的电子开关对线路电压在电机标称电压(115V或230V)±10%范围内变化无需进行调整和改变,仍可正常工作;若线路电压低于标称电压10%时,将可能导致电机转速下降,开关发生故障而不能关断启动电路。由于启动绕组上的感应电压与电机速度及线路电压成正比,电子开关通过这一电压来关闭启动电路,所以如您使用的电机安装了电子开关,则必须确保产生一个比开关参考电压大20%的电压值, 以保证切断启动电路。具体关系曲线请参考下图:

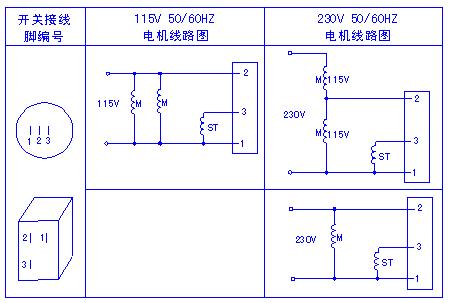

⑶.接线图

其中M表示主绕组,ST表示启动绕组。



                              上页 下页
